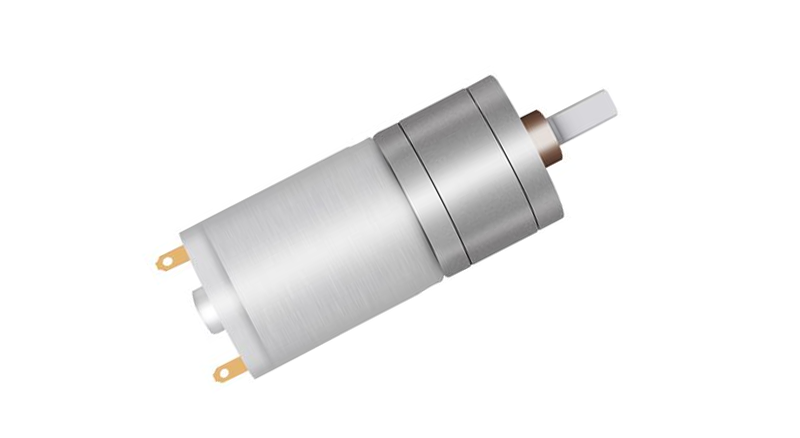

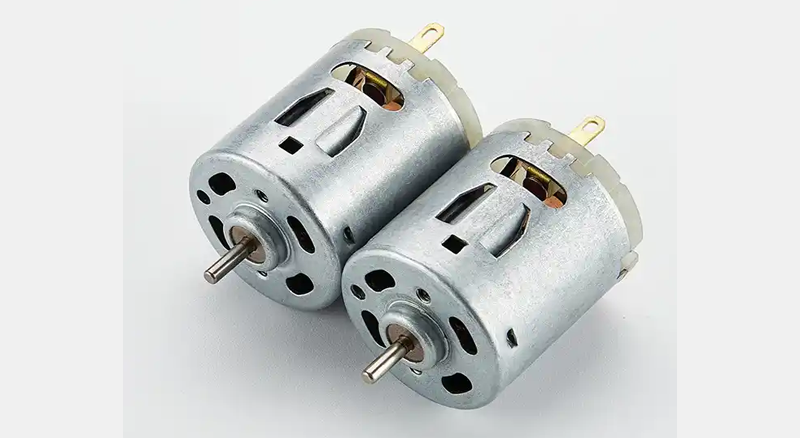

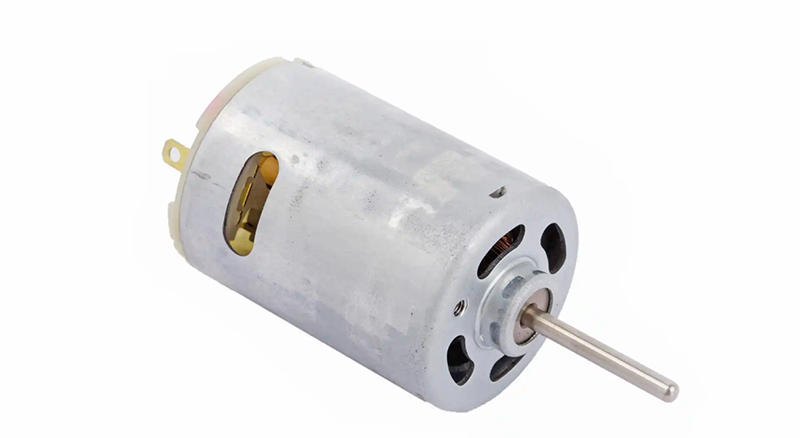

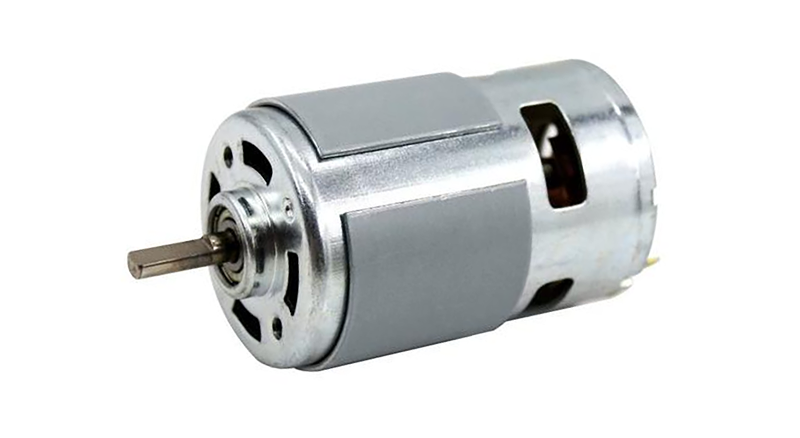

小型馬達(如微型直流電機、步進電機、振動電機等)廣泛應用于消費電子、醫療器械、智能家居及工業自動化領域。其自動化組裝設備通過高精度機械、智能傳感與控制系統，實現定子、轉子、軸承、線圈、磁鐵等核心部件的自動供料、裝配、焊接、檢測及包裝，顯著提升生產效率和產品一致性，降低人工成本。
一、工作原理
1.1、小馬達自動化組裝流程工藝流程
1.1.1、供料與分選：定子鐵芯、轉子軸、磁鐵、線圈等部件通過振動盤、料倉或機械臂有序供給。
1.1.2、定子組裝：將線圈繞制到定子鐵芯，并焊接引線。
1.1.3、轉子裝配：壓裝永磁體或疊片鐵芯到轉子軸，進行動平衡校正。
1.1.4、總成組裝：將轉子插入定子腔體，安裝軸承、端蓋及固定螺釘。
1.1.5、性能測試：檢測電阻、絕緣性、轉速、扭矩等參數，剔除不合格品。
1.1.6、涂膠與封裝：密封膠自動點膠，成品包裝入盒。
1.2、小馬達自動化組裝流程核心控制邏輯
1.2.1、多工位協同：采用PLC或工業PC控制多軸機械臂、伺服電機和氣缸，實現并行作業。
1.2.2、閉環反饋：通過力傳感器、視覺系統和編碼器實時調整裝配參數(如壓裝力、繞線張力)。
1.2.3、數據追溯：記錄每臺馬達的裝配數據與測試結果，支持質量分析與工藝優化。
二、小馬達自動化組裝流程主要機構組成
2.1、供料與分選系統
2.1.1、振動盤/柔性供料器：分選異形零件(如磁鐵、端蓋)，確保方向一致。
2.1.2、視覺識別模塊：工業相機檢測零件尺寸、表面缺陷(劃痕、變形)。
2.1.3、真空吸嘴/磁吸抓手：用于抓取易損部件(如漆包線圈)或磁性材料(轉子鐵芯)。
2.2、定子組裝機構
2.2.1、自動繞線機：伺服電機驅動繞線頭高速旋轉，精準控制線圈匝數和張力。
2.2.2、激光焊接機：焊接線圈引線與端子，避免傳統烙鐵的熱損傷。
2.2.3、絕緣紙插入裝置：機械臂將絕緣紙插入定子槽，防止短路。
2.3、轉子裝配機構
2.3.1、磁鐵壓裝機：伺服壓機將永磁體壓入轉子軸，壓力可控(±1N)。
2.3.2、動平衡校正機：高速旋轉轉子，通過激光去重或增重調節平衡。
2.3.3、軸承壓裝單元：液壓或氣動壓頭將軸承壓入轉子軸兩端。
2.3、小馬達自動化組裝流程總成裝配機構
2.3.1、多軸機械臂：六軸機器人抓取轉子插入定子腔體，精度達±0.02mm。
2.3.2、螺絲鎖附機：電動螺絲刀自動擰緊端蓋螺釘，扭矩可控(0.1~1.5N·m)。
2.3.3、點膠密封模塊：定量泵噴射密封膠，UV固化或熱固化確保氣密性。
2.4、檢測與測試系統
2.4.1、電阻/絕緣測試儀：檢測線圈電阻和絕緣阻抗(≥100MΩ)。
2.4.2、空載性能測試：驅動馬達空轉，測量轉速、電流及噪聲。
2.4.3、外觀檢測：3D視覺系統檢查裝配完整性(如螺釘缺失、膠水溢出)。
2.5、輸送與包裝系統
2.5.1、皮帶/滾筒線：連接各工位，實現物料流轉。
2.5.2、分揀機械臂：根據測試結果將良品與不良品分筐。
2.5.3、自動包裝機：熱縮膜封裝或吸塑盒包裝成品。
三、小馬達自動化組裝流程使用注意事項
3.1、設備維護
3.1.1、定期潤滑：為導軌、絲杠、軸承添加高溫潤滑脂(每月一次)。
3.1.2、清潔防塵：使用無塵車間或加裝防塵罩，避免金屬碎屑影響精密裝配。
3.1.3、校準關鍵傳感器：每周檢查視覺系統、力傳感器和編碼器的精度。
3.2、操作規范
3.2.1、參數適配：根據馬達型號(如直徑5mm微型電機 vs. 20mm步進電機)調整繞線速度、壓裝壓力。
3.2.2、防靜電措施：操作區域鋪設防靜電地墊，防止線圈或電子元件被擊穿。
3.2.3、磁鐵防護：隔離磁性部件存放區，避免磁化其他金屬零件或干擾傳感器。
3.3、安全要求
3.3.1、急停與防護：設備外圍設置安全光柵，急停按鈕觸發后需人工復位。
3.3.2、過載保護：壓裝機構配置機械限位和電氣過流保護，防止壓力超限。
3.3.3、人員培訓：操作員需熟悉設備報警代碼(如供料堵塞、伺服過載)。
3.4、質量控制
3.4.1、首件檢驗：每批次生產前手動驗證首件馬達的性能參數。
3.4.2、SPC監控：統計過程控制(SPC)系統實時分析數據，預警工藝偏移。
四、小馬達自動化組裝流程典型應用場景
4.1、消費電子：手機振動馬達、無人機電機的高效生產。
4.2、醫療器械：胰島素泵電機、內窺鏡驅動電機的無菌裝配。
4.3、工業自動化：機器人關節電機、AGV驅動電機的批量制造。
通過合理使用與維護，小型馬達自動化組裝設備可實現 24小時連續生產，良率達98.5%以上，成為精密微電機制造的核心支撐。
