一、設計目的
1、提升效率與產能： 通過高度自動化，實現7x24小時連續生產，大幅縮短單件生產節拍，突破人工操作的速度瓶頸。
2、保證質量一致性： 精確控制裝配參數(如螺絲扭矩、點膠量、壓裝力)，自動進行關鍵工序檢測(如視覺定位、功能測試)，消除人為因素導致的質量波動
3、降低人力成本與操作風險： 減少直接操作工人數量，降低因重復勞動、精密操作帶來的疲勞和失誤風險，改善工作環境。
4、提升過程可控性與追溯性： 實時監控生產數據(良率、設備狀態、工藝參數)，記錄完整生產履歷，實現產品全生命周期可追溯。
5、適應柔性生產： 模塊化設計使其能適應不同型號調速模塊的快速換型需求，提升生產靈活性。

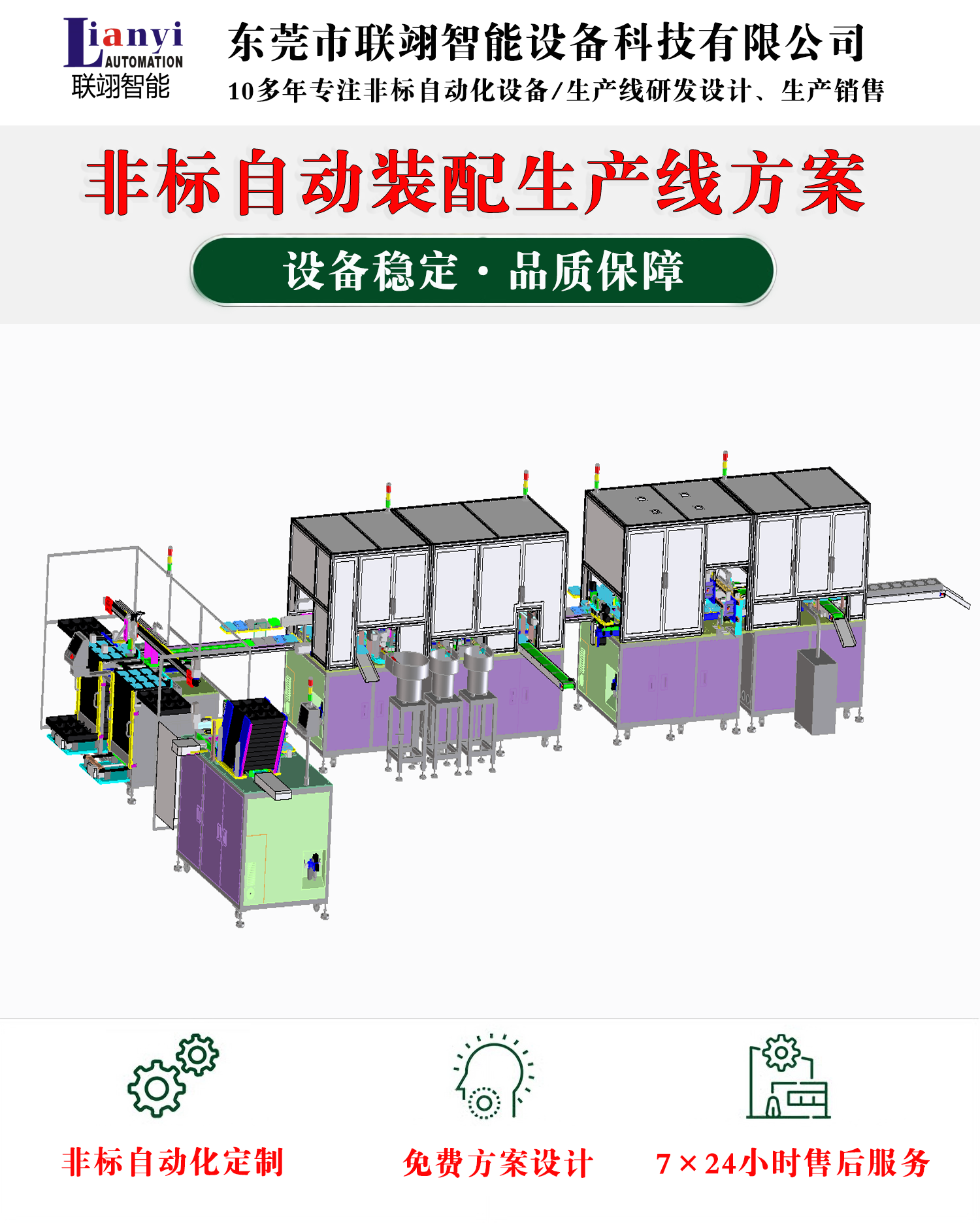

二、主要功能模塊
1、自動化供料與上料系統
1.1、功能： 為后續工序自動、有序地提供各種零部件(PCB板、電子元器件、散熱器、外殼、連接器、緊固件等)。
1.2、組成： 振動盤、料倉、送料帶、機械臂/桁架機械手、視覺定位系統(用于精確定位抓取)。
1.3、關鍵： 確保供料的連續性、準確性和兼容不同物料形態。
2、精密裝配工作站
2.1、功能： 執行核心裝配操作。
2.2、典型工位
2.2.1、SMT后段/精密插件： 自動化插入大型或異形元器件。
2.2.2、螺絲鎖附： 多軸自動螺絲機，精確控制扭矩和角度。
2.2.3、點膠/涂覆： 自動點膠機進行導熱硅脂涂抹、固定膠或三防漆涂覆，精確控制膠量和路徑。
2.2.4、壓裝/鉚接： 伺服壓機精確控制壓裝力與位移，確保散熱器、外殼等緊密配合。
2.2.5、連接器插裝： 精準插拔各類線束或板對板連接器。
2.26、激光打標/標簽粘貼： 自動進行產品標識。
3、在線自動檢測與測試系統
3.1、功能： 在組裝過程中或完成后實時進行質量把關。
3.2、關鍵模塊
3.2.1、機器視覺系統： 用于元器件有無/極性檢查、位置精度測量、焊點/膠路缺陷檢測、外觀檢查、條碼讀取等。
3.2.2、自動化功能測試(ATE)： 模擬實際工況，進行電氣性能測試(如輸入輸出特性、保護功能、通訊接口等)、基本功能驗證。
3.2.3、過程參數監控： 實時監測并記錄螺絲扭矩、壓裝力、點膠量等關鍵工藝參數。
4、物料轉運與線體控制
4.1、功能： 連接各工作站，實現產品在工位間的有序流轉;協調控制整線運行。
4.2、組成：
4.2.1、傳輸系統： 皮帶線、倍速鏈、滾筒線、或高精度模組(直線電機、精密滑臺)。
4.2.2、移載機構： 機械臂、桁架機械手、穿梭車(AGV/RGV - 用于更復雜的布局)。
4.2.3、中央控制系統(PLC/工業PC)： 調度生產流程、監控設備狀態、處理報警、管理數據。
5、下料與包裝模塊
5.1、功能： 將合格品與不合格品自動分揀，并對合格品進行包裝(如裝入防靜電袋、吸塑盒、貼標簽、裝箱)。
5.2、組成： 分揀機械手/機構、自動包裝機、貼標機、碼垛機器人(可選)。
三、工作原理
1、啟動與初始化： 中央控制系統啟動，各模塊完成自檢和初始化(供料系統加載物料，設備回原點)。
2、物料供給： 供料系統按程序要求，將所需零部件精準輸送到指定上料位置或直接供給裝配工位。
3、順序裝配： 產品載體(如載具/托盤)在傳輸系統上流動。到達每個工作站時：
3.1、精確定位(通常由載具定位銷或視覺引導完成)。
3.2、執行該站裝配任務(如鎖螺絲、點膠、壓裝等)，過程參數被實時監控。
3.3、可能進行在線檢測(如視覺檢查、過程參數判定)。
3.3、任務完成，載體流轉至下一工位。
4、在線檢測與測試： 在關鍵節點(如主要裝配完成后)或專門測試工位，進行自動化視覺檢查或功能/性能測試。測試數據實時上傳至MES系統。
5、數據判斷與分流： 根據檢測和測試結果，中央控制系統判定產品狀態(合格/不合格)。不合格品在后續分揀站被自動剔除到返修區或廢料箱。
6、下料包裝： 合格品流轉至下料端，被自動取下并按照設定進行包裝操作。
7、循環與監控： 整個過程周而復始。中央控制系統持續監控所有設備狀態、生產節拍、良率等數據，出現異常(如缺料、設備故障、檢測NG超限)立即報警并采取相應措施(如停機)。
四、使用注意事項
1、嚴格環境控制
1.1、潔凈度： 保持生產環境潔凈，尤其對于精密電子組裝，需控制塵埃，部分工序可能需在局部潔凈棚內進行。
1.2、溫濕度： 維持穩定的溫度和濕度，防止元器件受潮、靜電積聚或材料變形。
1.3、靜電防護(ESD)： 整線(設備、載具、人員)必須嚴格接地，操作人員佩戴防靜電手環/穿戴防靜電服，使用防靜電材料。這是電子組裝的生命線。
2、物料管理與準備
2.1、來料檢驗： 確保所有上線零部件符合質量標準，不良物料會導致整線故障或批量不良。
2.2、物料兼容性： 供料系統(振動盤、料倉等)必須與物料尺寸、形狀精確匹配，并定期檢查調整。
2.3、及時供料： 監控料位狀態，防止因缺料導致停機。
3、規范操作與維護
3.1、上崗培訓： 操作人員、維護工程師必須接受充分培訓，熟悉設備操作、安全規程、基礎故障處理和維護要求。
3.2、遵守SOP： 嚴格按照標準作業流程操作設備，尤其是換型、參數設置、啟動/停止流程。
3.3、定期維護(PM)： 嚴格執行預防性維護計劃(潤滑、清潔、關鍵部件檢查/更換、精度校準如相機、力傳感器)。
3.4、參數備份與驗證： 關鍵工藝參數(扭矩、點膠量、壓裝力、視覺程序、測試程序)需備份，換型或維護后必須重新驗證。
4、安全第一
4.1、安全防護： 確保所有運動區域(機械手、模組、傳送帶)有完善的安全防護(光柵、安全門、急停按鈕)，并定期測試有效性。
4.2、上鎖掛牌(LOTO)： 進行維護、檢修、調試時必須嚴格執行上鎖掛牌程序，防止意外啟動。
4.3、遵守安全規程： 操作人員時刻注意安全，不跨越安全線，不違規操作設備。
5、數據監控與持續改進
5.1、實時監控： 密切關注MES系統或SCADA系統提供的生產數據(OEE、良率、節拍、故障時間)。
5.2、數據分析： 定期分析數據，識別瓶頸、不良模式根因。
5.3、持續優化： 基于數據分析結果，持續優化工藝流程、設備參數、維護策略，提升整體效能。
6、首件檢驗與過程抽檢
6.1、生產線啟動、換型后、長時間停機重啟后，必須進行嚴格的首件檢驗(人工+設備復核)。
6.2、在生產過程中，按計劃進行人工抽檢，與自動檢測結果交叉驗證。
調速模塊自動化組裝生產線是融合多種先進技術的復雜系統。其高效穩定運行依賴于精心的設計、高質量的物料、規范的操作、嚴格的維護、安全的環境以及對數據的深度利用。遵循上述注意事項，方能最大化發揮其價值，實現高品質、高效率、低成本的生產目標。
